带式干燥机

　　带式干燥机是目前应用较为广泛的干燥机之一，具有干燥速率快、蒸发强度高、产品质量好等优点。随着人们对各类产品加工需求的增大，带式干燥机已经被用于农产品加工和中药材干燥等行业。由于不同行业对带式干燥机的性能需求不同，所以机械的某些关键零部件如链轮、换热器和循环风机的叶轮等的参数不能同时满足多种需要。
　　
　　随着三维CAD技术的发展，利用三维软件自带的参数化设计功能来对带式干燥机的关键零部件进行设计，可以满足对不同参数的需求。
　　

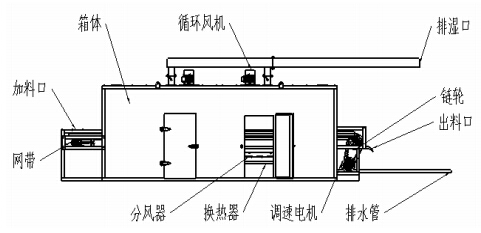

　　带式干燥机的总体示意图如图所示，其中，链传动作为带式干燥机的传动系统，承载着整个机器的运转，链轮作为链传动的主要组成部分，具有^重要的作用。循环风机起到将相邻两箱内的热风进行循环使用，提高对热风的使用效率和产品的干燥效果，通过对风机中叶轮参数的变换，可以提高整个循环风机的作用。换热器主要是将通入的蒸汽的热能传给箱内的空气，从而使箱内空气温度提升，然后利用被加热的空气来干燥产品。这三个部分作为带式干燥机的关键零部件，对其的参数要求直接影响机械的工作能力。
