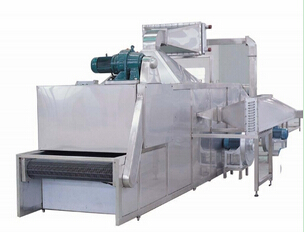

带式干燥机

　　通常，输送带由不锈钢薄板(厚度1 mm)制成，板上冲有长条孔(如1.5mmx6mm)，开孔率6%一45%，输送带也常用不锈钢丝网制造。丝网主要材质为1Crl8Ni9Ti，可在500 -700℃下长期工作。用钥二钦制成的网带强度和抗酸蚀性能更佳。输送带的开孔率根据干燥产品颗粒尺寸，是否易于粘着等因素确定。
　　
　　带式干燥机的料层厚度通常是数十到数百毫米，由于物性不同也有几毫米到一米以上的，负荷一般不超过600 kg/m2;干燥介质穿流流速(按空床计算)为0.25一2.5m/s 通常取1.25一1.5m/s;通过输送带和物料层的总阻力不超过250一500 Pa,以避免单元段间的泄漏;输送带宽度为1.0一4.5 m，长度相应为3一60 m。国内有宽度为1.2, 1.6和2.O m的系列产品，国外有2.0, 2.5和3.2 m的系列产品。
　　
　　输送带是装配式的，节距为200mm的组装件用铰链联接，在每一联接点上装有垂直的加强筋以减小带上因受负荷引起铰链处的弯曲。组装件两端由特殊设计的滚柱式链条上的部件所支撑。支撑部件外部装有随输送带一起运行的保护罩。保护罩之间部分互相搭盖，防止物料在输送带上，特别在卸料端链轮周围处的侧边漏料。在整个输送带两侧装有弹性耐磨的金属密封罩。罩的一边固定在干燥机的箱体上，另一边搭盖在滚柱式链条的保护罩上，以防止漏料和漏风。在输送带进料和卸料端亦有设计精良的密封设施，减少在此处的漏风。
　　
　　输送带卸料端通常装有拨料装置辅助卸料，有时还装有破碎机，产品经粉碎后送至下一工序。在输送带回转部位装有网孔清扫机，以清除粘附在网孔上的产品。
