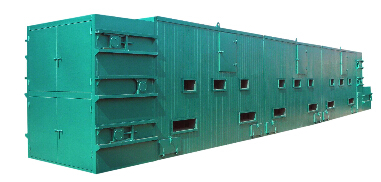

带式干燥机

　　布料系统
　　
　　一般回转式，摆动式，对辊挤压式都不需要布料系统，它们出料宽度一般是和带式十燥机网带宽度一致，挤出式成型系统需要一台布料系统，它是一台复合运动的皮带，通过两维运动将挤出成型的物料均匀的平铺在网带上。
　　
　　输送系统
　　
　　输送系统是采用网带通过两边链条拖动，在干燥箱内回转，输送系统要考虑网带的承载能力，由于湿物料较重，网带下撑杆一定要密，一般一个连接一根撑杆。在网带两边要有挡料板，一方面防止漏料，一方面防止热风短路，影响干燥能力。
　　
　　干燥单元
　　
　　带式干燥机的一般分为七八个独立循环单元，每个单元单独加热，根据干燥的不同阶段采用不同的加热温度，箱体保温，配有加热器，循环风机，检修门等。
　　
　　尾气处理系统
　　
　　尾气处理系统和设备排湿系统连接在一起，主要采用脉冲布袋除尘器。带式干燥机排湿系统分为两段，在第一段由于物料含湿量大，在成型状态好的情况下几乎没有粉尘逸出，所以第一段尾气采用直接排出，第二段经过脉冲布袋除尘器。
　　
　　电气控制系统
　　
　　带式干燥机运行比较简单，主要是温度控制，输送网带运行及调速，风机的运行，各系统的互锁等，在干燥的第一阶段属于恒速干燥阶段，水分主要在这一阶段蒸发，循环热风和物料温度会恒定在一个温度上，所以在这一阶段热风温度不需控制，在干燥后期由于水分降低，物料温度会逐步升高，因此需采用比例调节阀^控制温度。
